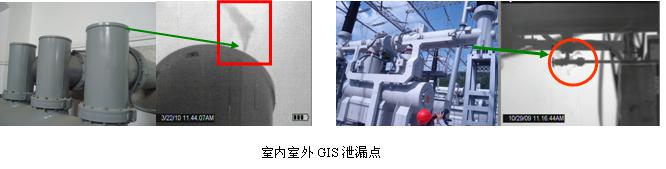

在电力行业中,将SF6作为绝缘气体和淬火介质用于气体绝缘变电站和断路器。

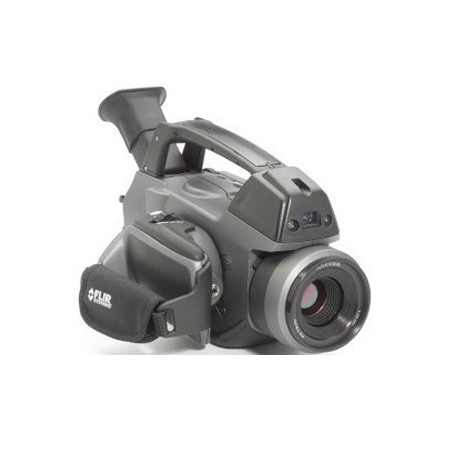

FLIR GF306

专为SF6和氨气检测设计的光学气体成像设备

FLIR GF306能够在不断开高压设备电源或停止作业的情况下显示并准确找到SF6和氨气的泄漏点。

这款便携式热像仪能够在安全距离以外检测泄漏,大大保证了操作人员的安全,此外,其还能

够对危害环境的气体进行跟踪,具有环保效益。 在电力行业中,将SF6作为绝缘气体和淬火介

质用于气体绝缘变电站和断路器。 氨气产生于氨厂,主要用于化肥生产。



制冷探测器

FLIR GF306采用了一个制冷式量子阱红外探测器(QWIP)。 这个灵敏度高的探测器能够能够

显示波段为10.3 – 10.7微米的气体。 其不仅能够清晰显示气体,还能呈现最细微的温差。

测温范围

FLIR GF306能够显示-40°C ~ +500°C的温度。

双用途

FLIR GF306可用于气体检漏和维护检查。

可搭配镜头

FLIR GF306提供配14.5° 固定镜头或24 °固定镜头的型号。 还提供一款镜头可互换的型号,

但该型号需要获得美国国务院的许可授权。

检测实例:



FLIR GF306能够检测以下气体:

六氟化硫  (SF6)

乙酰氯

醋酸

烯丙基溴

烯丙基氯

烯丙基氟

氨气(NH3)

溴化甲烷

二氧化氯

氰基丙烯酸乙酯

乙烯

呋喃

甲基硅烷

甲基乙基酮

甲基乙烯基酮

丙烯醛

丙烯

三氯乙烯

氟化铀酰

氯乙烯

丙烯腈

乙烯醚

项目

FLIR GF306

图像性能

视场角

14.5°×10.8°/0.5m24°×18°/0.3m(任选其一)

镜头识别

自动

热灵敏度

<0.025(30时)

对焦

自动对焦或手动对焦

变焦

1-8倍连续变焦

数码图像增强

噪声过滤技术、非均匀性校正、高灵敏度模式

探测器类型

焦平面、制冷型量子阱探测器(QWIP)320×240像素

波长范围

10.3-10.7μm

帧频

60Hz

图像显示

显示器

4.3"LCD侧开式液晶显示屏(800X 480像素,角度可调节)

取景器

内置高分辨率彩色取景器(800 X 480像素)

自动图像调整

线性或直方图

手动图像调整

电平及范围

图像模式

红外图像、可见光图像、高灵敏度模式

测量

测温范围

-40-- +500

精度

±1℃(0℃至+100时),± 2读数范围(大于+100时)

测量模式

10个点、5个矩形、1条水平或垂直线

测量校正

能根据输入的距离、反射温度、大气穿透率、相对湿度及外部光学系数自动校正测试温度

辐射率校正

可设定0.01-1.0,或者从预设菜单中选择

图像存储

存储方式

图像、高清影像可高速存储在SDSDHC卡(≧4G )内双卡槽

存储容量

1G记忆卡可存>1200幅可作后期处理的图像

存储模式

红外/可见光,可见光图像可自动关联相应的红外图像

红外图像格式

标准JPEG格式,包括14位测量数据

定期图像存储

可定时自动存储

全球定位系统

内置GPS将地点数据自动链接至图像

影像存储

非辐射红外影像存储

高清影像以MPEG4/H.264存储在记忆卡,每段最高可达一小时

可见光图像可自动关联相应的红外图像

非辐射红外影像流媒体

RTP/H.264

可见光

内置数码相机

320万像素、自动对焦、内置两个目标照明灯

激光指示器

激光

安全激光,夜间指示观测目标

数据传输接口

USB

图像、测量数据、语音和文本高速传输至电脑

HDMI

视频输出

电池系统

电池类型

充电锂电池,可现场更换

电池工作时间

每块电池可连续工作2小时

充电类型

通过热像仪可使用交流适配器或12V汽车电源,或双路智能充电器

外部电源

交流变压器90-260V AC,50/60Hz 12V汽车电源

环境参数

操作温度

-20+40

存储温度

-30+60

湿度

工作和存储: 10%-95%(非冷凝)

电磁兼容性

EN61000-6-4&EN61000-6-2

FCC 47 CFR Part15 CLASS A

EN61000-4-8,L5

封装

IP54 IEC60529

抗冲击

工作时:25G;IEC 60068-2-29

抗震动

工作时:2G;IEC 60068-2-6

物理特性

仪器重量(含镜头、电池)

2.48 kg

仪器尺寸(长×宽×高)

不含镜头: 284 mm× 169mm× 161mm

电池重量

0.24 kg

电池尺寸

141×47×28mm

充电器尺寸

158×122×25mm

三脚架螺母尺寸

1/4"  -20
